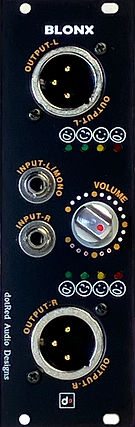

BLONX

"BLONX"は、シングルエンド（アンバランス）のオーディオ信号をバランス伝送するためのアウトプットモジュールです。

XLR端子の出力をシングルエンド入力の機器へ接続したい場合は、XLR端子のCOLD（コールド）をGND（グラウンド）と短絡します。

（HOTが2番ピンの場合は、1番ピンと3番ピンを短絡します）

出力駆動回路がトランスの様に動作するため、信号レベルは変わりません。

出力ドライバーのオペアンプはソケット対応にしているので、好みのオペアンプに交換することが可能です。

標準はテキサス・インスツルメンツ社のNE5532Pが実装されています。

仕様

電気的仕様

最大入力レベル: +24dBu ※THD+N<1%

最大出力レベル: +20dBu ※RL=10Kohm, THD+N<1%

消費電流: 43mA @+12V, 31mA @-12V ※無信号時

52mA @+12V, 32mA @-12V ※+4dBu, THD+N<1%

112mA @+12V, 77mA @-12V ※ハードクリップ最大出力時

外形寸法

フロントパネル：　128.5mm(H) x 40.6mm(W)　※8HP

奥行き：　42mm　※フロントパネル裏面から16ピンコネクターの端まで

重量: 約 115g　※モジュール単体にて

同梱品

・16ピンケーブル

・モジュール取付M3ネジ

・オーナーズマニュアル
